Alimentation 480W 24V 20A sur rail DIN 1canal
chargeurs et Alimentations

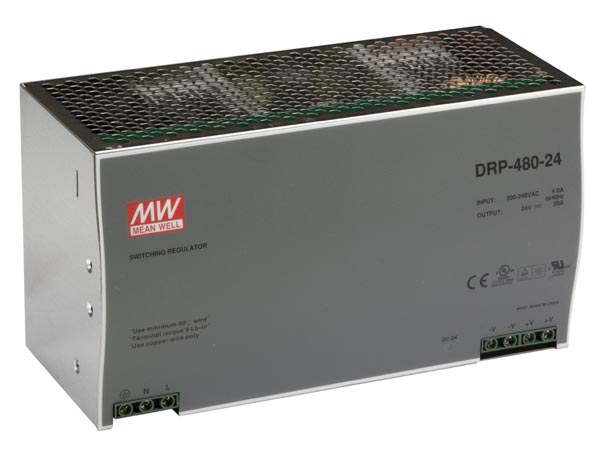

Velleman Alimentation 480W 24V 20A sur rail DIN 1canal
fonction intégrée passive PFC conforme à la norme EN 61000-3-2
très efficace (89%) avec une faible dissipation
protections: court-circuit / surcharge / surtension / surchauffe
refroidissement: convection naturelle
circuit de limitation de courant constant intégré

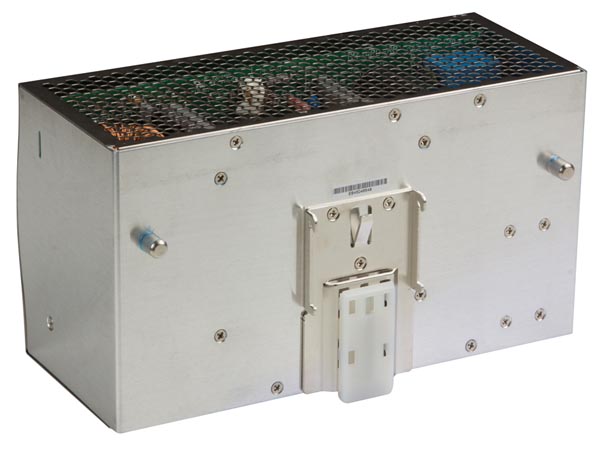

peut être installé sur rail DIN TS-35 / 7.5 ou 15
conformément à UL 508 (norme de sécurité pour les équipements de contrôle industriel)
conformément au niveau d'immunité industrielle EN61000-6-2 (50082-2)
testé sur 100% de la puissance
garantie de 3 ans
POUR L'USAGE PROFESSIONNEL
Cet appareil doit être installé par un technicien qualifié.
très efficace (89%) avec une faible dissipation
protections: court-circuit / surcharge / surtension / surchauffe
refroidissement: convection naturelle
circuit de limitation de courant constant intégré
peut être installé sur rail DIN TS-35 / 7.5 ou 15
conformément à UL 508 (norme de sécurité pour les équipements de contrôle industriel)
conformément au niveau d'immunité industrielle EN61000-6-2 (50082-2)
testé sur 100% de la puissance
garantie de 3 ans
POUR L'USAGE PROFESSIONNEL
Cet appareil doit être installé par un technicien qualifié.
186,00€
écotaxe 0,08€
Prix EDS186,00€
Prix public
Tarif de livraison 8,00€
Garantie :
1 an(s)
Stock principalTemporairement indisponible
Notre indication de stock est remise à jour toutes les 24H. Nous vous garantissons un traitement rapide et un suivi exceptionnel. La livraison sous 5/10 jours signifie que le produit est en stock chez notre fournisseur.
Caractéristiques Alimentation 480W 24V 20A sur rail DIN 1canal
sortie:
tension CC: 24 V
courant nominal: 20 A
plage de courant: 0 - 20 A
puissance nominale: 480 W
ondulation & bruit: 120 mVp-p
plage de réglage de tension: 24 ~ 28 V
tolérance de tension: ± 1.0 %
régulation de ligne: ± 0.5 %
régulation de charge: ± 1.0 %
temps de démarrage, de montée: 1200 ms, 40 ms / 230 VCA à pleine charge
temps de maintien: 16 ms / 230 VCA à pleine charge
entrée:
plage de tension: de 180 à 264 VAC - de 250 à 370 VCC
gamme de fréquences: 47 à 63 Hz
facteur de puissance: >/= 0.7
efficacité: 89%
courant CA: 4 A / 230 VCA
appel de courant: démarrage à froid 40 A / 230 VCA
courant de fuite: < 3.5 mA / 240 VCA
protection:
surcharge:
puissance de sortie nominale de 105 à 150%
type de protection: limiteur à courant constant, rétablissement automatique
surtension:
30 à 36 V
type de protection: fermer o/p tension, re- power pour récupérer
surchauffe:
100 °C ± 5 °C (RTH2) sur le dissipateur ou l'interrupteur
type de protection: fermer o/p tension, récupération automatique après baisse de la température
environnement:
température de service: -20 °C à +70 °C (voir courbe de réduction)
humidité de service: 20 à 90 % RH sans potentiel de condensation
température de stockage, humidité: 20 à +85 °C, 10 à 95% RH
coefficient de température: ± 0.03 % / (0 - 50 °C)
vibration: composant : 10 ~ 500 Hz, 2 G 10 min, / 1 cycle, 60 min. chacun le long des axes X, Y, Z; montage: conforme à la norme IEC60068-2-6
sécurité & EMC:
normes de sécurité: UL508, UL60950-1, conformément à TUV EN60950-1
tension d'isolation: I/P-O/P:3K VCA I/P-FG:1.5K VCA O/P-FG:0.5K VCA
résistance d'isolement: I/P-O/P, I/P-FG, O/P-FG:100M ohms / 500 VCC / 25 °C / 70 % RH
émission EMC: conformément à EN55022 (CISPR 22) classe B, EN61000-3-2, -3
immunité EMC: conformément à EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), niveau d'industrie lourd, critères d'A.
autres:
MTBF: 180.9 Khrs min. - MIL-HDBK-217F (25 °C)
dimensions: 227 x 125.2 x 100 mm
